ETUDE DE LA PROTECTION CONTRE LE DANGER ELECTRIQUE
![]() |
. |
. | |
Isoler les récepteurs de la Terre | |
Mettre le Neutre et les récepteurs à la Terre | |
. | |
Faire défaut Neutre | |
Faire défaut Phase | |
. | |
. | |
. | |
. | |
. | |
. | |
. | |
. | |
. |

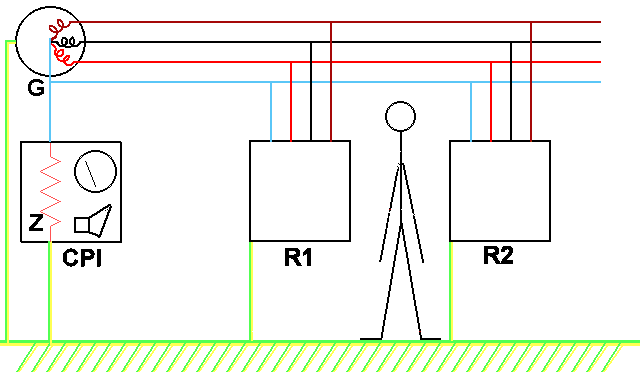

Dans
ce schéma, les récepteurs sont reliés à la Terre.
Les récepteurs et la Terre sont au même potentiel. Le personnage
qui touche les récepteurs et la Terre ne peut pas recevoir une décharge
électrique.
Le Neutre est relié à la Terre à travers un CPI (Contrôleur
Permanent d'Isolement) qui comporte une impédance de limitation de
courant de défaut. En cas de défaut, son courant est limité,
et le CPI donne l'alarme pour un dépannage immédiat.
